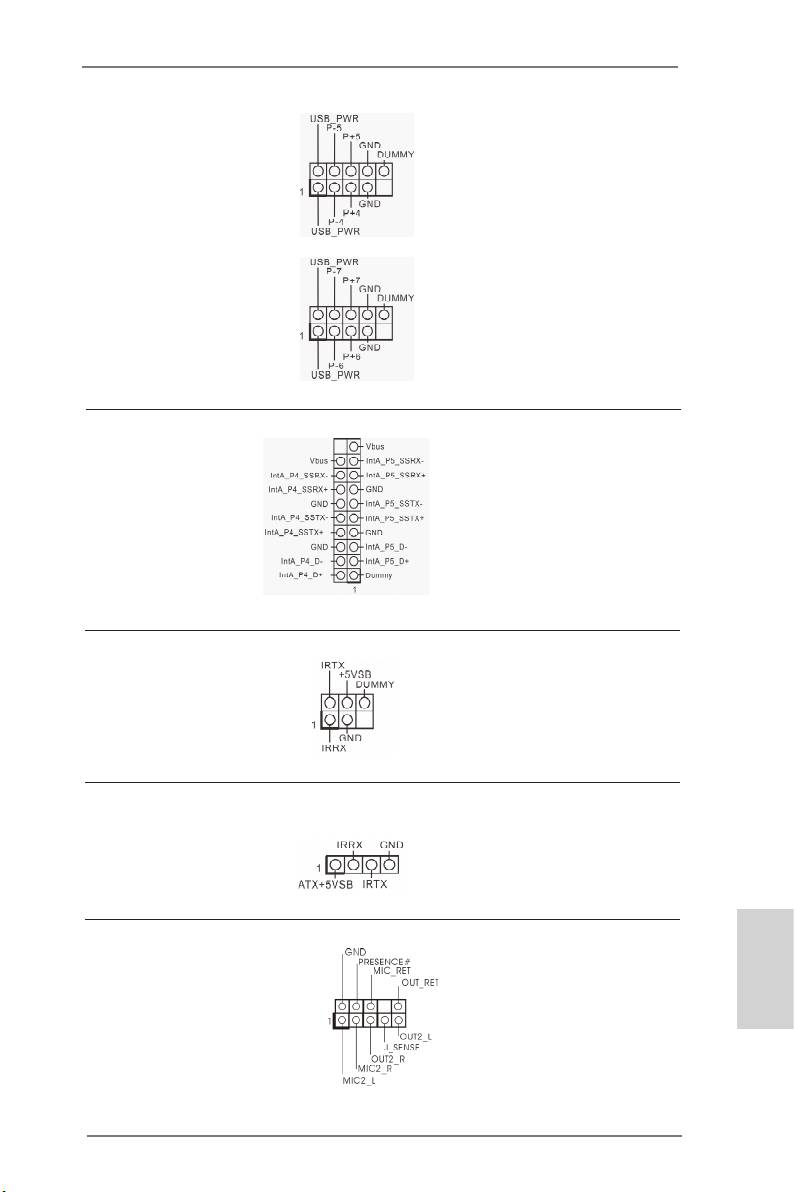

(9 ピン USB_4_5)
ページ２, アイテム 26 を参照
(9 ピン USB_6_7)
ページ２, アイテム 27 を参照
USB 3.0 ヘッダ I/O パネルには、デフォルトの 4 つの
(19 ピン USB3_4_5)
USB 3.0 ポート以外に、このマザーボ
ページ２, アイテム 8 を参照
ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1)
ジュールに対応します。
ページ２, アイテム 30 を参照
コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部の接続
(4 ピン CIR1)
に使用することができます。
ページ２, アイテム 28 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便
(9 ピン HD_AUDIO1)
利な接続とコントロールを可能にする
日本語
ページ２, アイテム 32 を参照
フロンとオーディオパネルのためのイン
ターフェイスです。
161
ASRock Z77 Extreme6/TB4 Motherboard

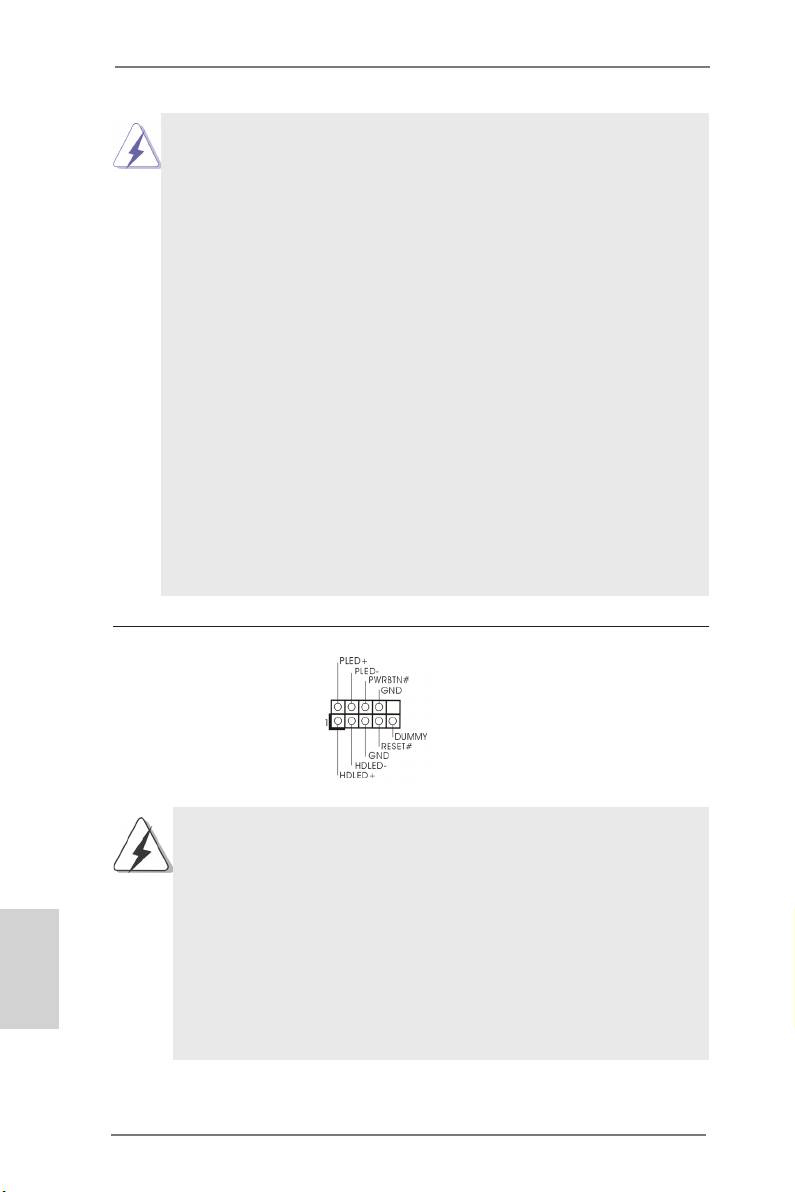

1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、
正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必
要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ
ステムを取り付けてください。
2. AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー
ディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続します。
D. MIC_RET と OUT_RET はオーディオパネル専用です。AC’97
オーディオパネルに接続する必要はありません。
E. フロントマイクを有効化するには。
®
Windows
XP / XP 64-bit OS の場合 :
“
Mixer
”
( ミキサー ) を選択し、続いて
“
Recorder
”
( レコー
ダー ) を選択します。その後
“
FrontMic
”
( フロントマイク )
をクリックします。
®
TM
Windows
8 / 8 64-bit / 7 / 7 64-bit / Vista
TM
/ Vista
64-bit OS の場合 :
Realtek コントロールパネルから
“
FrontMic
”
( フロントマイ
ク ) タブを開きます。
“
Recording Volume
”
( 録音音量 ) を
調整します。
システムパネルコネクタ このコネクタは数種類のシステムフロン
(9 ピン PANEL1)
トパネルの機能を提供します。
ページ２, アイテム 20 を参照
シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスイン
ジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブ
ルを接続する前にピンの正負極性にご注意ください。
PWRBTN ( 電源スイッチ ):
日本語
前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス
テム電源オフ方法を設定して変更することも可能です。
RESET ( リセットスイッヱ ):
シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータ
がフリーズし、正常な再起動をしない場合は、リセットスイッチを押してコンピュー
タを再起動します。
162
ASRock Z77 Extreme6/TB4 Motherboard
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続しま
す。LED は、システムが動作しているときに点灯します。LED はシステムが
S1/S3 スリープ状態のときに点滅します。システムが S4 スリープ状態になる
か、電源オフ (S5) になると、LED は消灯します。
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をし
ているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ
LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー
ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい
ることを確認してください。

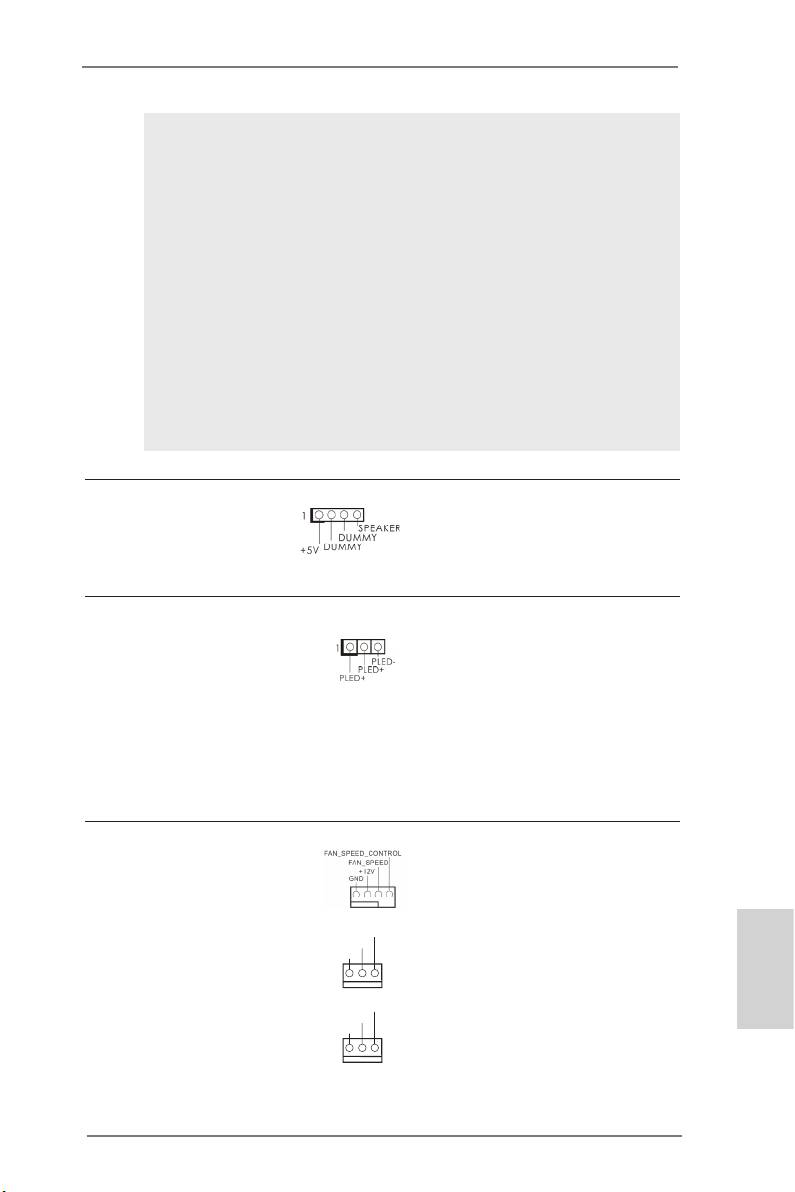

シャーシスピーカーヘッダ
シャーシのスピーカーとこのヘッダを接
(4 ピン SPEAKER1)
続してください。
ページ２, アイテム 22 を参照
電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに接
(3 ピン PLED1)
続し、システム電源ステータスを示す
ページ２, アイテム 18 を参照
ようにしてください。LED はシステムが
動作中の際にオンになります。S1 ス
テータスでは LED は点滅し続けます。
S3/S4 ステータス、または S5 ステー
タス ( 電源オフ ) の場合、LED は消灯
します。
シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続
(4 ピン CHA_FAN1)
し、黒いワイヤをアースピンに合わせて
ページ２, アイテム 23 を参照
ください。CHA_FAN1, CHA_FAN2 お
よび CHA_FAN3 は、ファンコントロール
(3 ピン CHA_FAN2)
をサポートします。
ページ２, アイテム 41 を参照
(3 ピン CHA_FAN3)
ページ２, アイテム 24 を参照
163
ASRock Z77 Extreme6/TB4 Motherboard
FAN_SPEED
+12V
GND
FAN_SPEED
+12V
GND
日本語

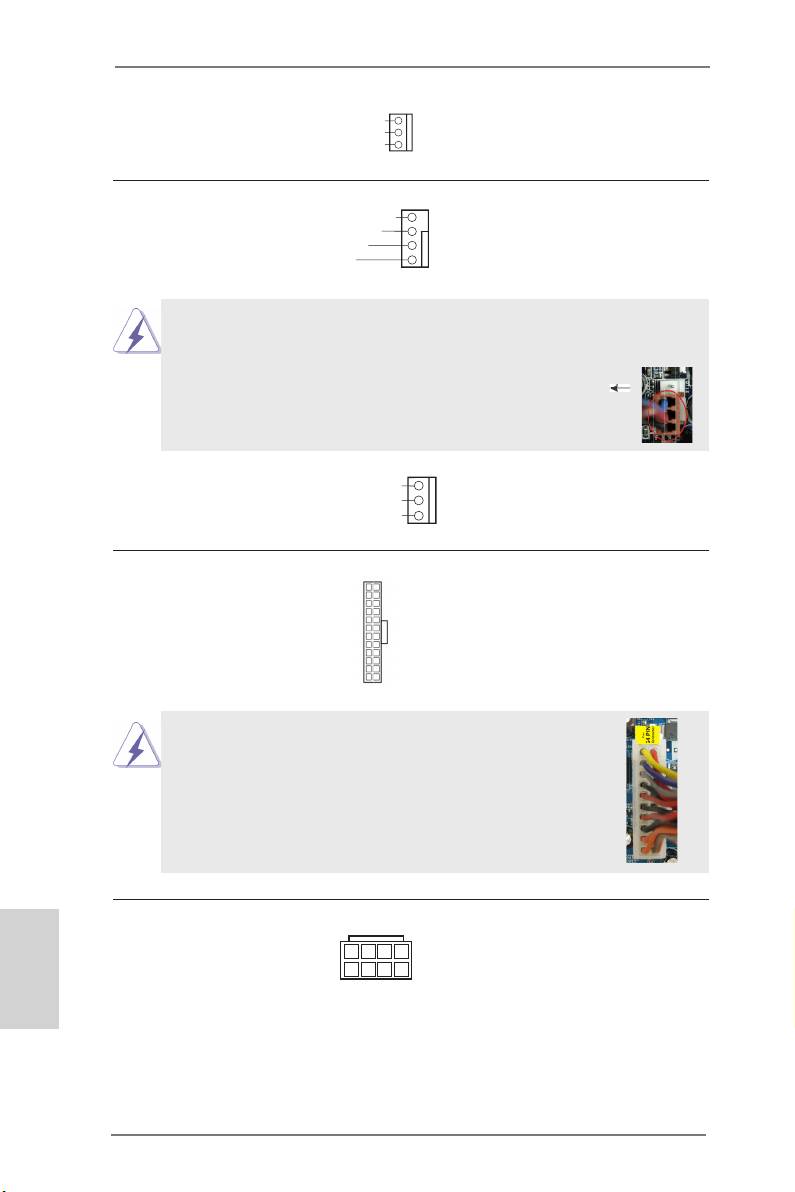

(3 ピン PWR_FAN1)
FA N_SPEED
+ 12V
ページ２, アイテム 9 を参照
GND
CPU ファンコネクタ このコネクタには CPU ファケーブルを
(4 ピン CPU_FAN1)
接続します。黒いコードはアースピンに
ページ２, アイテム 3 を参照
接続してください。
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ
ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン
CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3
に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
(3 ピン CPU_FAN2)
FAN_SPEED
ページ２, アイテム 4 を参照
+12V
GND
ATX パワーコネクタ ATX 電源コネクタを接続します。
12
24
(24 ピン ATXPWR1)
ページ２, アイテム 7 を参照
1
13
このマザーボードには 24 ピン ATX 電源コネクタが装備されてお
12
24
り、従来の 20 ピン ATX 電源装置を採用している場合でも作動し
ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と
共に電源装置にプラグを差し込みます。
20 ピン ATX 電源装置の取り付け
1
13
ATX 12V コネクタ
8 5
ATX 電 12V 源コネクタを接続します。
(8 ピン ATX12V1)
ページ２, アイテム 1 を参照
4 1
164
ASRock Z77 Extreme6/TB4 Motherboard
FAN_SPEED_CONTROL
4
FAN_SPEED
3
+12V
2
GND
1
日本語
このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX
12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin
5 とともに差し込んでください。
8 5
4-Pin ATX 12V 電源の取り付け
4 1

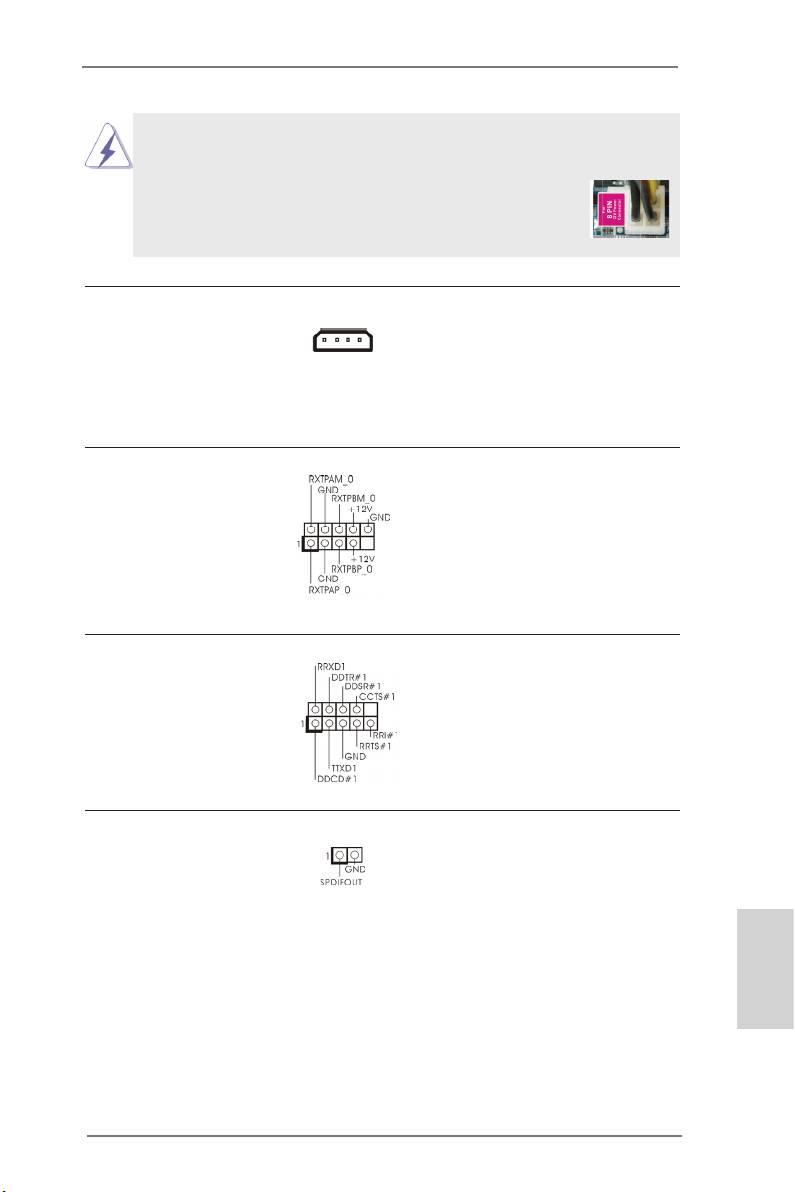

SLI/XFIRE 電源コネクタ
このコネクタを使用する必要はありません
(4 ピン SLI/XFIRE_POWER1)
が、2 つのグラフィックスカードがこのマ
ページ 2, アイテム 40 を参照
ザーボードに同時に差し込まれていると
SLI/XFIRE_POWER1
き、ハードディスクの電源コネクタに接続し
てください。
IEEE 1394 ヘッダ I/O パネルには、デフォルトの 1 つの
(9 ピン FRONT_1394)
IEEE 1394 ポート以外に、このマザー
ページ 2, アイテム 19 を参照
ボードに 1 つの IEEE 1394 ヘッダが
搭載されています。それぞれの IEEE
1394 ヘッダは 1 つの IEEE 1394 ポー
トをサポートできます。
シリアルポートヘッダ
この COM1 ヘッダは、シリアルポートモ
(9 ピン COM1)
ジュールをサポートします。
ページ２, アイテム 31 を参照
HDMI_SPDIF ヘッダ HDMI_SPDIF ヘッダは、SPDIF 音声
(2- ピン HDMI_SPDIF1)
出力を HDMI VGA カードに提供し、
ページ２, アイテム 33 を参照
システムで HDMI デジタル TV/ プロ
ジェクタ /LCD デバイスに接続できる
ようにします。HDMI VGA カードの
HDMI_SPDIF コネクタを、このヘッダに
接続してください。
日本語
165
ASRock Z77 Extreme6/TB4 Motherboard

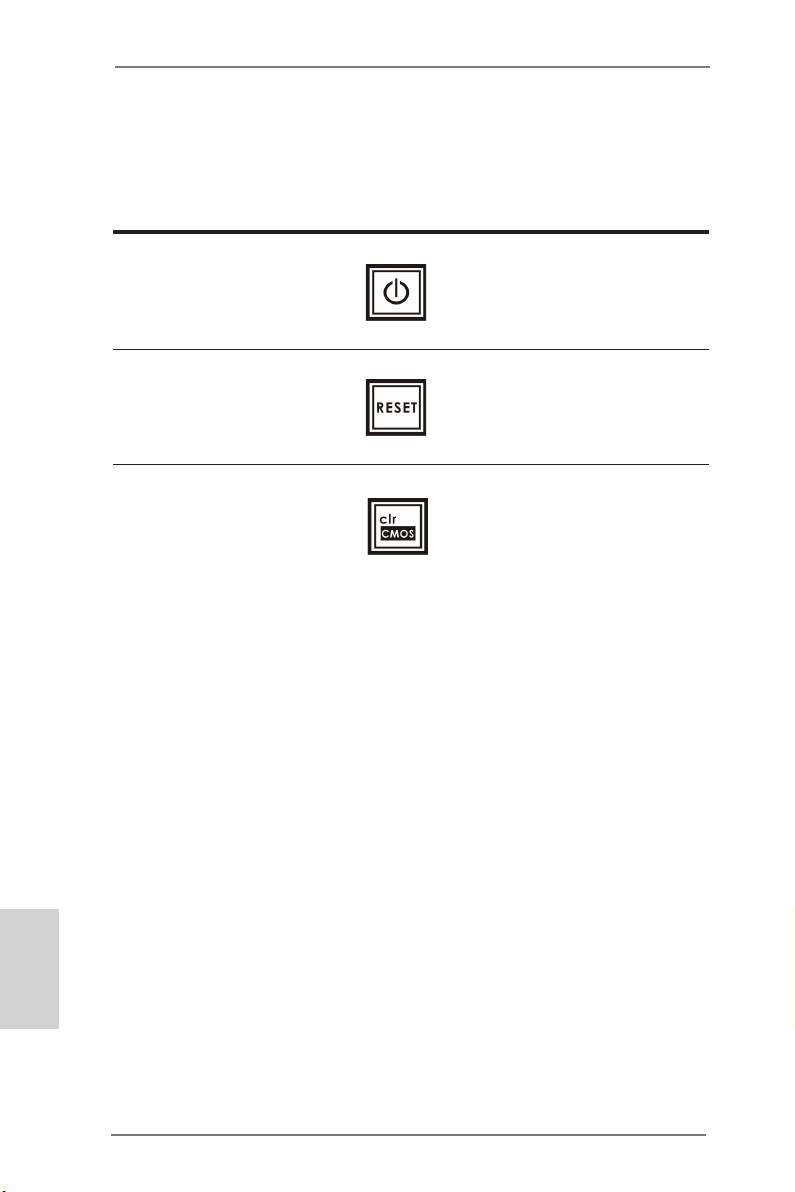

1.5 クイックスイッヱ
マザーボードには、電源スイッチ、リセットスイッチ、および CMOS スイッチをクリアする 3 つのスマート
スイッチがあり、ユーザーは、素早く電源のオン / オフ、システムのリセット、または、CMOS 値のクリアを
行うことができます。
電源スイッチ
電源スイッチはクイックスイッチで、シス
(PWRBTN)
テム電源のオン / オフを素早く切り替え
ページ２, アイテム 17 を参照
ることができます。
リセットスイッヱ
リセットスイッヱはクイックスイッヱで、シ
(RSTBTN)
ステムを素早くリセットすることができま
ページ２, アイテム 16 を参照
す。
クリア CMOS スイッヱ
クリア CMOS スイッヱはクイックス
(CLRCBTN)
イッヱで、CMOS 値を素早くクリア
ページ 3, アイテム 18 を参照
できます。
日本語
166
ASRock Z77 Extreme6/TB4 Motherboard
2． BIOS 情報
BIOS セットアップユーティリティはマザーボードのフラッシュメモリに保存されています。コン
ピュータを起動させた後、POST（パワーオンセルフテスト）中に〈F2〉または <Del> を押し、
BIOS セットアップユーティリティに入ってください。押さない場合、POST はテストルーチンを
続けます。テストを実行した後に BIOS セットアップユーティリティに入りたい場合、POST 終
了後〈Ctrl〉＋〈Alt〉＋〈Delete〉を押すか、ケースのリセットスイッチを押してシステムを
再起動してください。BIOS セットアップユーティリティは、ユーザーフレンドリであることを目
指しています。これはメニュウ方式のプログラムです。スクロールさせることで様々なサブ
メニューを表示し、かつあらかじめ定義した選択肢から選択することが可能です。BIOS セッ
トアップの詳細な情報については、サポート CD 内のユーザーズマニュアル (PDF ファイル )
をごらんください。
3． ソフトウェア サポート CD 情報
®
®
このマザーボードは Microsoft
Windows
8 / 8 64-bit / 7 / 7 64-bit /
TM
TM
Vista
/ Vista
64-bit といった様々なマイクロソフト ウインドウズ オペレーティング
システムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特
徴を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使
用するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自
動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内に
ある ASRSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち上がります。
日本語
167
ASRock Z77 Extreme6/TB4 Motherboard
1. 主板簡介
謝謝你采用了華擎
Z77 Extreme6/TB4
主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩
定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板
信息可參看驅動光盤的用戶手冊。
由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行
通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新
的顯卡和 CPU 支持表。
華擎网址：http://www.asrock.com
如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機
種的規格信息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎
Z77 Extreme6/TB4
主板
(ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米 )
華擎
Z77 Extreme6/TB4
快速安裝指南
華擎
Z77 Extreme6/TB4
支持光盤
六條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
一個華擎 SLI_Bridge_2S 橋接卡
簡體中文
168
ASRock Z77 Extreme6/TB4 Motherboard
1.2 主板規格
架构 - ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米
- 优質鍍金電容設計（100% 日制高品質高傳導性固態電容）
®
TM
處理器 - 支持第三代和二代 Intel
Core
i7 / i5 / i3 處理器
(LGA1155 針腳 )
- Digi 電源設計
- 8 + 4 電源相位設計
®
- 支持 Intel
Turbo Boost 2.0 技術
- 支持 K- 系列解鎖的 CPU
- 支持 Hyper-Threading 超線程技術
®
芯片組 - Intel
Z77
- 支持 Intel 快速啟動技術和 Intel 智能連接技術
系統內存 - 支持雙通道 DDR3 內存技術
- 配備四個 DDR3 DIMM 插槽
- 支持 DDR3 2800+( 超頻 )/2400( 超頻 )/2133( 超頻 )/1866
( 超頻 )/1600/1333/1066 non-ECC、un-buffered 內存
- 最高支持 32GB 系統容量
®
- 支持 Intel
Extreme Memory Profile(XMP)1.3/1.2
擴展插槽 - 2 x PCI Express 3.0 x16 插槽（PCIE2/PCIE4：單個 x16
(PCIE2) / x8 (PCIE4) 或兩個 x8/x8 模式）
®
* 使用 Intel
Ivy Bridge CPU 方可支持 PCIE 3.0。若使用
®
Intel
Sandy Bridge CPU，僅支持 PCIE 2.0。
- 2 x PCI Express 2.0 x1 插槽
- 2 x PCI 插槽
TM
TM
- 支持 AMD Quad CrossFireX
和 CrossFireX
技術
®
TM
TM
- 支持 NVIDIA
Quad SLI
和 SLI
技術
®
板載顯卡 * 僅內置 GPU 的處理器可支持 Intel
HD Graphics Built-in
Visuals 与 VGA 輸出。
®
®
- 支持 Intel
HD Graphics 內置視覺特性 :Intel
Quick Sync
®
TM
®
Video 2.0、Intel
InTru
3D、Intel
Clear Video HD 技術、
®
TM
®
Intel
Insider
和 Intel
HD Graphics 2500/4000
®
- Intel
Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11
®
技術
。
Intel
Sandy Bridge CPU 支持 Pixel Shader 4.1、
DirectX 10.1 技術
- 最大共享內存 1760MB
- 支持三個 VGA 輸出選項 :D-Sub、HDMI 和 Thunderbolt
簡體中文
- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz
- 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz
- 支持 Thunderbolt, 最高分辨率達 2560x1600 @ 60Hz
- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、
169
ASRock Z77 Extreme6/TB4 Motherboard
xvYCC 與 HBR( 高位速音頻 )
- 通過 HDMI 接口支持 HDCP 功能
- 通過 HDMI 接口可播放 1080 線藍光光盤 (BD)/HD-DVD 光盤
- Thunderbolt 端口最高可支持數据傳輸速度達 10Gbps
- 最多支持 6 個 Thunderbolt 設備串聯
音效 - 7.1 聲道高保真音頻 , 支持內容保護功能
(Realtek ALC898 音頻編解碼器 )
- 支持優質藍光音效
TM
- 支持 THX TruStudio
板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Broadcom BCM57781
- 支持网路喚醒（Wake-On-LAN）
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
Rear Panel I/O - 1 個 PS/2 鼠標 / 鍵盤接口
( 后面板輸入 / - 1 個 D-Sub 接口
輸出接口 ) - 1 個 HDMI 接口
- 1 個 Displayport 輸入接口 ( 用於 Thunderbolt 接口 TBT2）( 測
試用 )
- 2 個 Thunderbolt 接口
- 1 個光纖 SPDIF 輸出接口
- 2 個可直接使用的 USB 2.0 接口
- 1 個 eSATA3 接口
- 4 個可直接使用的 USB 3.0 接口
- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED
LED)
- 1 個 IEEE 1394 接口
- 1 個 CMOS 數據清除開關
- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入
/ 前置喇叭 / 麥克風
®
SATA3 - 2 x Intel
Z77 的 SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0,
RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel
Smart Response 技術 ), NCQ, AHCI 和熱插拔
- 2 x ASMedia ASM1061 的 SATA3 6.0Gb/s 連接頭 , 支持 NCQ,
簡體中文
AHCI 和熱插拔 (SATA3_A2 連接頭和 eSATA 接口共享資源 )
®
USB 3.0 - 2 x Intel
的后置 USB 3.0 接口，支持 USB 1.1/2.0/3.0 到
5Gb/s
- 2 x ASMedia ASM1042 的后置 USB 3.0 接口，支持 USB
1.1/2.0/3.0 到 5Gb/s
®
- 1 x Intel
的前置 USB 3.0 接針 ( 支持 2 個 USB 3.0 接口 )，
支持 USB 1.1/2.0/3.0 到 5Gb/s
170
ASRock Z77 Extreme6/TB4 Motherboard
連接頭 - 4 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,
RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart
Response 技術 ), NCQ, AHCI 和熱插拔
- 4 x SATA3 6.0Gb/s 連接頭
- 1 x 紅外線模塊接頭
- 1 x 消費類紅外線模塊接頭
- 1 x 串行接口
- 1 x HDMI_SPDIF 接頭
- 1 x IEEE 1394 接頭
- 1 x 電源指示燈連接排針
- 2 x CPU 風扇接頭 (1 x 4 針 , 1 x 3 針 )
- 3 x 機箱風扇接頭 (1 x 4 針 , 2 x 3 針 )
- 1 x 電源風扇接頭 (3 針 )
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- SLI/XFire 電源接頭
- 前置音頻面板接頭
- 3 x USB 2.0 接針 ( 可支持 6 個額外的 USB 2.0 接口 )
- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )
- 1 x Dr. Debug (7 段調試 LED)
- 1 個帶 LED 的電源開關
- 1 個帶 LED 的復位開關
- 1 個帶 LED 的 CMOS 數據清除開關
BIOS - 64Mb AMI UEFI Legal BIOS, 支持 GUI
- 支持即插即用（Plug and Play,PnP）
- ACPI 1.1 電源管理
- 支持 jumperfree 免跳線模式
- 支持 SMBIOS 2.3.1
- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能
調節器
支持光盤 -
驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink
MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM,
Google Chrome 瀏覽器和工具欄
硬件監控器 - CPU/ 主板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速
度）
簡體中文
- CPU/ 機箱風扇多速控制
- 電壓範圍：+12V, +5V, +3.3V, 核心電壓
®
®
TM
操作系統 - Microsoft
Windows
8/8 64 位元 /7/7 64 位元 /Vista
/
TM
Vista
64 位元 /XP/XP 64 位元适用于此主板
171
ASRock Z77 Extreme6/TB4 Motherboard
認證 - FCC, CE, WHQL
- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )
* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com
警告
請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超
頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導
致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可
能導致的損壞不承擔責任。
簡體中文
172
ASRock Z77 Extreme6/TB4 Motherboard
1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽放置在針腳上時 , 這個跳線就是“短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
(見第2頁第21項)
默認設置
清除 CMOS
注意：
CLRCMOS1 允許您清除 CMOS 中的數据。如要清除并將系統參數恢复至默認
設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳
線帽將 CLRCMOS1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BIOS 后
立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必須在執行 CMOS
清除操作之前，先啟動然后關閉系統。請注意，只有取出 CMOS 電池，密碼、
日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。
清除CMOS開關与清除CMOS跳線具有相同的功能。
簡體中文
173
ASRock Z77 Extreme6/TB4 Motherboard
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_2_3: 見第 2 頁第 13 項 )
(SATA2)接口支持 Serial (SATA)
(SATA2_4_5: 見第 2 頁第 14 項 )
數據線作為內部儲存設置。目前
SATA2 界面理論上可提供高達
3.0Gb/s 的數據傳輸速率。
SATA2_4 SATA2_2
SATA2_5 SATA2_3
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_A1_A2: 見第 2 頁第 11 項 )
(SATA3) 接口支持 Serial (SATA)
(SATA3_0_1: 見第 2 頁第 12 項 )
數據線作為內部儲存設置。目前
SATA3 界面理論上可提供高達
6.0Gb/s 的數據傳輸速率。如果
后部 I/O 上的 eSATA 端口已連
SATA3_0 SATA3_A1
SATA3_1 SATA3_A2
接，內部 SATA3_A2 將不起作用。
Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線
(選配)
接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。
USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默認
(9 針 USB_2_3)
USB 2.0 接口之外，這款主板有
(見第2頁第25項)
三組 USB 2.0 接針。這組USB 2.0
接針可以支持兩個 USB 2.0 接
口。
簡體中文
(9 針 USB_4_5)
(見第2頁第26項)
174
ASRock Z77 Extreme6/TB4 Motherboard
(9 針 USB_6_7)
(見第2頁第27項)
USB 3.0 擴展接頭 除了位於 I/O 面板的四個默認
(19 針 USB3_4_5)
USB 3.0 接口之外，這款主板有
(見第2頁第8項)
一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
紅外線模塊接頭 這個接頭支持一個選配的無線發
(5 針 IR1)
送和接受紅外線的模塊。
(見第2頁第30項)
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
(見第2頁第28項)
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
(見第2頁第32項)
1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack
Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊
和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按
簡體中文
照下面的步驟將它安裝到前面板音頻接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
175
ASRock Z77 Extreme6/TB4 Motherboard
D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。
E. 開啟前置麥克風。
®
在 Windows
XP / XP 64 位元操作系統中 :
選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。
®
TM
TM
在 Windows
8 / 8 64 位元 / 7 / 7 64 位元 / Vista
/ Vista
64 位元操
作系統中 :
在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。
系統面板接頭 這個接頭提供數個系統前面板功
(9 針 PANEL1)
能。
(見第2頁第20項)
根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈
到這個排針。根據之前請注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。
RESET( 重啟開關 ):
連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下
重啟開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系
統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式
或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬盤活動指示燈 ):
連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指
示燈亮起。
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開
關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接
到此排針時 , 請確認連接線與針腳上的說明相對應。
簡體中文
機箱喇叭接頭 請將機箱喇叭連接到這個接頭。
(4 針 SPEAKER1)
(見第2頁第22項)
176
ASRock Z77 Extreme6/TB4 Motherboard
電源指示燈連接排針 請將機箱電源指示燈連接到這一
(3 針 PLED1)
排針，以指示系統電源狀態。當
(見第2頁第18項)
系統正在運行時，LED 指示燈亮。
在 S1/S3 模式下，LED 指示燈會
不停閃爍。在 S3/S4 或 S5 模式
( 關機 ) 下，LED 指示燈會熄滅。
機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，
(4 針 CHA_FAN1)
並讓黑線與接地的針腳相接。
(見第2頁第23項)
CHA_FAN1, CHA_FAN2 和
CHA_FAN3 支持風扇控制。
(3 針 CHA_FAN2)
(見第2頁第41項)
(3 針 CHA_FAN3)
(見第2頁第24項)
(3 針 PWR_FAN1)
(見第2頁第9項)
CPU 風扇接頭 請將 CPU 風扇連接線接到這個接
(4 針 CPU_FAN1)
頭，讓黑線與接地的針腳相接。
(見第2頁第3項)
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 風扇的安裝
(3 針 CPU_FAN2)
(見第2頁第4項)
177
ASRock Z77 Extreme6/TB4 Motherboard
FAN_SPEED
+12V
GND
FAN_SPEED
+12V
GND
FA N_SPEED
+ 12V
GND
FAN_SPEED
+12V
GND
FAN_SPEED_CONTROL
4
FAN_SPEED
3
+12V
2
GND
1
簡體中文
12
24
ATX 電源接頭 請將 ATX 電源供應器連接到這個
(24 針 ATXPWR1)
接頭。
(見第2頁第7項)
1
13
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
12
24
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
1
13
8 5
ATX 12V 接頭 請將一個 ATX 12V 電源供應器接
(8 針 ATX12V1)
到這個接頭。
(見第2頁第1項)
4 1
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
8 5
4-Pin ATX 12V 電源安裝說明
4 1
SLI/XFIRE 電源接頭 一般不需要使用這個接口，但是
(4 針 SLI/XFIRE_POWER1)
如果主板上同時插入兩塊顯卡時
SLI/XFIRE_POWER1
(見第2頁第40項)
，請將它連接到硬盤電源接口。
簡體中文
IEEE 1394 接口 除了位於 I/O 面板的一個默認
(9 針 FRONT_1394)
IEEE 1394 接口之外，這款主板
(見第2頁第19項)
有一組 IEEE 1394 接針。這組
IEEE 1394 接針可以支持一個
IEEE 1394 接口。
178
ASRock Z77 Extreme6/TB4 Motherboard
串行接口連接器 這個 COM1 端口支持一個串行接
(9 針 COM1)
口的外設。
(見第2頁第31項)
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音頻輸出至 HDMI 顯卡，支持將
(見第2頁第33項)
電腦連接至帶 HDMI 的數字電視
/ 投影儀 / 液晶顯示器等設備。
請將 HDMI 顯卡的 HDMI_SPDIF 接
口連接到這個接頭。
簡體中文
179
ASRock Z77 Extreme6/TB4 Motherboard
1.5 快速開關
本主板有三個快速開關 : 電源開關 , 復位開關與 C MOS 數據清除開關 , 可讓用戶快速
開啟 / 關閉或復位系統 , 或者清除 CMOS 中的數據。
電源開關 電源開關是一種快速開關 , 可讓
(PWRBTN)
用戶快速開啟 / 關閉系統。
(見第2頁第17項)
復位開關 復位開關是一種快速開關 , 可讓
(RSTBTN)
用戶快復位系統。
(見第2頁第16項)
CMOS 數據清除開關 CMOS 數據清除開關是一種快速
(CLRCBTN)
開關 , 可讓用戶快速清除 CMOS
(見第3頁第18項)
中的數據。
簡體中文
180
ASRock Z77 Extreme6/TB4 Motherboard
